Diese Ausspindelmaschine unterscheidet sich von der Supercombinata SC1 in der Bohrwelle, die hier bei dieser Maschine mit einer Welle von Ø 60 mm ausgestattet ist. Die Vorteile liegen hier im Bearbeitungsbereich von Ø 62 mm bis Ø 600 mm in der Aufnahme von höheren verfügbaren Drehmomenten an der Bohrwelle. Diese Ausspindelmaschine eignet sich besonders für den Einsatz im Schiffbau und Schwermetallbau.
Bearbeitungsbereich
- von Ø 62 mm bis Ø 600 mm
(2,44" - 23,62")
Einsatzbereiche

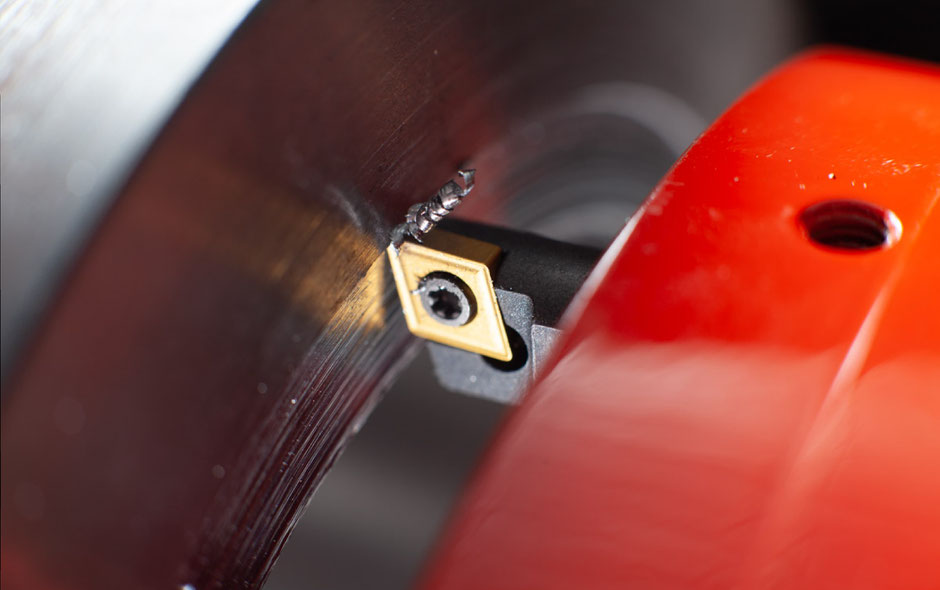

- Ausdrehen
- Auftragsschweißen (innen / außen)
- Plandrehen von orthogonalen Oberflächen
- erstellen von Seegerringnuten,
- Gewinde schneiden
- Gewinde bohren
- Bohren
Übersicht
Bereits die Standardausrüstung der Supercombinata SC2 ermöglicht das Ausspindeln und Auftragsschweißen im Bearbeitungsbereich von Ø 62 mm bis Ø 600 mm.
Die Standardversion ist bereits so ausgerüstet, dass sie sofort vor Ort eingesetzt werden kann. Sie ist mit allen MIG/MAG Schweißgeräten mit Euroanschlüssen kompatibel.
Mit EXTRA Kits nachgerüstet kann zusätzlich extern Gespindelt und Auftraggeschweißt werden. Weitere Einsatzbereiche sind Stirnflächen Plandrehen und das Stechen von Seegering Nuten.
Das Sonderzubehör erlauben eine exakte Anpassung an Ihre spezifischen Bedürfnisse.
Anwendungsbeispiele für die Supercombinata SC2
Spezifikationen Supercombinata SC2
Durchmessser
Bohrwelle: ø 60 x 2200 mm
Ausdrehen: ø 62 - 600 mm
Aussenabdrehen: Extra Kit
Innen Auftragsschweißen: ø 42–600 mm
Externes Auftragsschweißen: ø 42–400 mm
Bohren: Optionales Zubehör
Gewindeschneiden: Optionales Zubehör
Genwindedrehen: Extra Kit
Plandrehen: Extra Kit
Vorschubmotor
Motorgetriebe: DC
Leistung bei Nenngeschwindigkeit: 90 W
Höchstdrehzahl: 11 rpm
Vorschubsystem: Elektromechanisch
Vorschub: Manuell/Automatisch
Analogsteuergerät
Stromversorgung: 220/240 V (50/60 Hz)
Hauptschalter: Vorhanden
Notschalter: Vorhanden
Vorschub Inversion: RECHTS/LINKS
Rotations Inversion: CW/CCW
Geschwindigkeitsregelung: Rotation/Vorschub
Stromaufnahme: 2000 W
Steuergerät 110/120 V: Auf Anfrage
Digitalanzeige: Auf Anfrage
Antriebsmotor
Einphase Motor: Wechselstrom
Leistung bei Nenngeschwindigkeit:
1800 W
Getriebe: 4-Gang
Höchstdehmoment der Bohrwelle:
520 Nm bei 65 rpm
Schweisstechnologie
Spiralförmiges Auftragsschweissen: Kontinuierlich und stufenlos regelbar
Schweissanlage: MIG/MAG mit Euroanschluss
Vorschublänge
Unbegrenzt: 350 mm Step

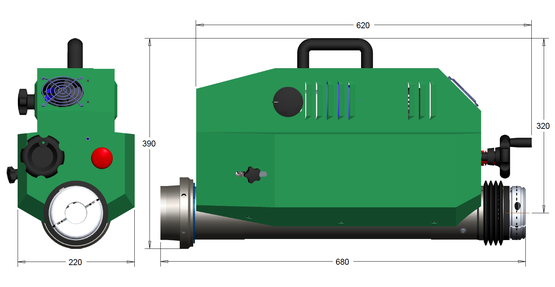

Abmessungen
Länge: 680 mm
Breit: 240 mm
Höhe: 380 mm
Gewicht Zentraleinheit: 36 Kg
Standardausrüstung der Supercombinata SC2
Stk 1 - Zentraleinheit
Stk 1 - Maschinenständer
Stk 1 - Elektronisches Steuergerät
Stk 1 - Halterung Steuergerät
Stk 1 - Kabel Steuergerät/maschine
Stk 1 - Stromkabel 220V
Stk 1 - Bohrwelle ø 60x2200 mm
Stk 1 - Bohrwellenverlängerung 520 mm
Stk 2 - Zapfen
Stk 1 - Werkzeughalter f. Bohrungen d. 250-600 mm
Stk 1 - Wendeplattenhalter links ø 12x50 mm
Stk 1 - Wendeplattenhalter links ø 12x60 mm
Stk 1 - Spezial Wendeplattenhalter links ø 12x60 mm
Stk 1 - Wendeplattenhalter links ø 12x80 mm
Stk 1 - Wendeplattenhalter rechts ø 12x100 mm
Stk 1 - Paket mit 10 Wendeplatten
Stk 1 - Ringmutter zur Werkzeughalterregelung
Stk 2 - Hauptspindelhalterungen
Stk 2 - Zusatzspindelhalterungen
Stk 18 - Bügelhalterungen
Stk 4 - Stützringe d. 250-600 mm
Stk 1 - Teleskop Schweißwelle
Stk 1 - Reduzierhülse Schweißwelle
Stk 1 - Reduzierhülse Klemmung Schweißwelle
Stk 5 - Düsenverlängerung 35 mm
Stk 3 - Düsenverlängerung 100 mm
Stk 4 - Kurze Gasdüsen
Stk 4 - Lange Gasdüsen
Stk 5 - Kurze Drahtdüsen f. Ø 0.8 mm Draht
Stk 5 - Lange Drahtdüsen f. Ø 0.8 mm Draht
Stk 1 - O-ring f. Schweißwelle 100x5 mm
Stk 1 - Schweißlanze für externes auftragsschweißen
Stk 1 - Zentrierset f. Bohrungen d. 250-600 mm
Stk 1 - Zentrierset für Durchgangsbohrungen
Stk 1 - Zentrierset für Blindbohrungen
Stk 1 - Messstab bis zu ø 600 mm
Stk 1 - Messuhr
Stk 1 - Messuhrhalter
Stk 1 - Satz Schlüssel
Stk 1 - Satz Schrauben und Bolzen
Extra Kits für die Supercombinata SC2
Mit den zusätzlichen Ausrüstungsmodulen der Superkombinata Serie können Sie Ihre mobilen Bohrwerke extrem vielfältig einsetzen und genau an Ihre Bedürfnisse anpassen.
Extra Kits REDUZIEREN
Ø 22 - 160 mm (0,87" - 6,30")
Die verschiedenen Reduzierkits wurden entwickelt, um die mobilen Ausspindel- maschinen der Supercombinata-Serie vielseitig einsetzen zu können. Mit Hilfe von Ø 20, 30 oder 40 mm Bohrwellen wird der Standard-Bearbeitungsbereich erweitert, wodurch man ab Ø 22 mm
ausdrehen kann.
Extra Kits große DURCHMESSER
Ø 400 - 1200 mm (15,75"- 47,24")
Der Bausatz dient zur Erweiterung des Standard-Bearbeitungsbereichs der mobilen Ausspindelmaschinen der Serie Supercombinata und ermöglicht Innenausdrehbearbeitungen sowie Innenauftrag Schweißarbeiten von Ø 400 mm bis Ø 1200 mm.
Extra Kits PLANDREHEN
Ø 48 - 800 mm (1,89"- 31,50")
Das Extra Kit PLANDREHEN besteht aus einem Planfräskopf, der in der Lage ist, Drehbearbeitungen auf orthogonalen Ebenen auszuführen und Nuten für Seeger- und O-Ringe mit Standardwerk-zeughalter und -wendeplatten, von Ø 48 mm bis zu
Ø 800 mm zu erzeugen.
Extra Kits INTERN GEWINDESCHNEIDEN
Ø 120 - 350 mm (4,72" - 13,78")
Das Kit wurde entwickelt, um den tragbaren Ausspindelmaschinen der Supercombinata-Serie eine große Vielseitigkeit zu bieten und die Erzeugung von Innengewinden im Bereich von Ø 120 mm bis 350 mm zu ermöglichen.
Extra Kits AUSSENBEARBEITUNG
Ø 100 - 300 mm (3,94” - 11,81”)
Der Bausatz ist so konzipiert, dass er den tragbaren Bohrmaschinen der Supercombinata Serie eine große Einsatzflexibilität verleiht und ermöglicht zylindrisches Ausdrehen und externes Auftragsschweißen im Bereich von Ø 100 - 300 mm.
Download
Laden Sie sich hier Ihr technisches Datenblatt für die Supercombinata SC2 herunter. Eine breite Palette an optionalem Zubehör finden Sie im Zubehör Katalog. Die verfügbaren Extra Kits ermöglichen eine noch größere Einsatzvielfalt.
